Kia Optima: Climatisation automatique

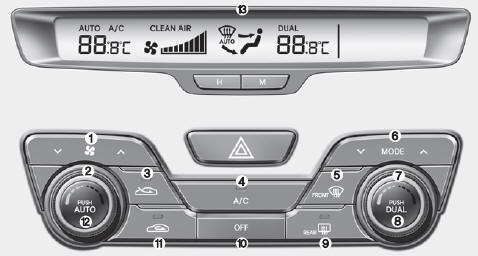

Type A

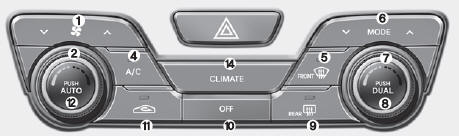

Type B

1. Bouton de commande de la vitesse du ventilateur
2.  Bouton de régulation de température du conducteur
3.  Bouton d'air extérieur
4.  Bouton du climatiseur
5.  Bouton du dégivreur de pare-brise
6.  Bouton de sélection du mode
7.  Bouton de régulation de température du passager
8.  Bouton de sélection de commande de température bi-zone
9.  Bouton du dégivreur de lunette arrière
10. Bouton d'arrêt
11.  Bouton d'air recirculé (type A) Bouton d'admission d'air (type B)
12.  Bouton AUTO (commande automatique)
13.  Affichage de la climatisation
14.  Bouton de sélection de l'écran d'information de la chaufferie/climatisation

Climatisation automatique

Le système de climatisation automatique se contrôle par simple réglage de la température désirée.

Le système de commande de température entièrement automatisé (CTEA) contrôle le chauffage et le refroidissement comme suit :

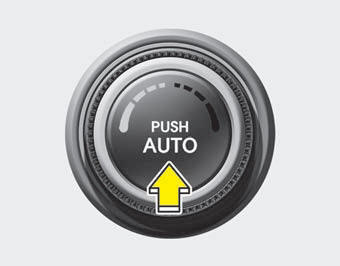

1.  Appuyez sur le bouton AUTO. Les fonctions mode, vitesse du ventilateur, admission d'air et climatisation seront contrôlées automatiquement en fonction de la température choisie.
2.  Réglez le commutateur de température à la température voulue.

   Si la température est réglée au minimum (Lo), le climatiseur fonctionnema continuellement.

3.  Pour couper le fonctionnement automatique, choisissez n'importe lequel des boutons ou commutateurs suivants:

•  Bouton de sélection de mode
•  Bouton de climatiseur
•  Bouton de dégivreur de pare-brise
•  Bouton de commande d'entrée d'air
•  Commutateur de vitesse de ventilateur

La fonction choisie sera contrôlée manuellement alors que les autres fonctions seront automatiques.

Pour votre commodité et pour améliorer l'efficacité d'utilisation du climatiseur à régulation automatique, utilisez le bouton "AUTO" et réglez la température à 23 C (73 F).

AVIS

Ne placez jamais rien sur le capteur situé sur le tableau de bord. Il assure le bon fonctionnement du système de chauffage et de climatisation.

Commande manuelle du chauffage et de la climatisation

Le chauffage et la climatisation peuvent être contrôlés manuellement en appuyant sur les boutons autres que AUTO. Dans ce cas, le système fonctionne en séquence, selon l'ordre de sélection des boutons.

1.  Faites démarrer le moteur.
2.  Réglez le mode à la position désirée.

   Pour améliorer l'efficacité du chauffage et du refroidissement;

•  Chauffage:


•  Refroidissement:

3.  Réglez la température désirée.
4.  Réglez la commande d'entrée d'air sur air extérieur (frais) ou air recirculé.
5.  Réglez le ventilateur à la vitesse désirée.
6.  Si vous le désirez, mettez le climatiseur en circuit.

Appuyez sur le bouton AUTO pour retourner au mode de commande entièrement automatique.

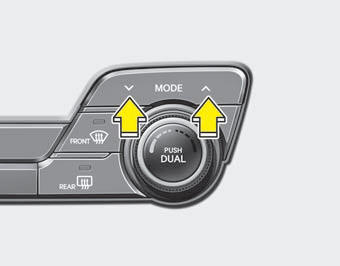

Sélection du mode

Le bouton MODE permet de choisir la direction de l'air dans le système de ventilation.

Chaque pression du bouton de sélection permet de changer de mode, dans l'ordre suivant :

Voyez l'illustration de la " Climatisation manuelle ".

Niveau du visage

L'air est dirigé vers le haut du corps et le visage. Chaque bouche d'air peut être ajustée pour contrôler le débit d'air.

Double niveau

L'air est dirigé vers le visage et le plancher.

Niveau du
plancher

La majorité du courant d'air est dirigée vers le plancher; un petit courant d'air est aussi dirigé vers le pare-brise et le dégivreur latéral.

Niveau plancher/dégivrage

La majorité du courant d'air est dirigée vers le plancher et le pare-brise, avec une petit courant d'air dirigé vers les dégivreurs latéraux.

Niveau dégivrage

La majorité du courant d'air est dirigée vers le pare-brise, avec un petit courant d'air dirigé vers les dégivreurs latéraux.

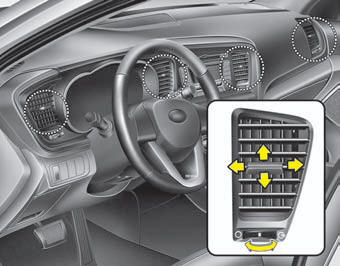

Bouches d'air au tableau de bord

Chaque bouche d'air peut être ouverte ou fermée séparément à l'aide de la roulette horizontale.

Vous pouvez aussi ajuster la direction du courant d'air sortant de ces bouches d'air, à l'aide du levier, comme illustré.

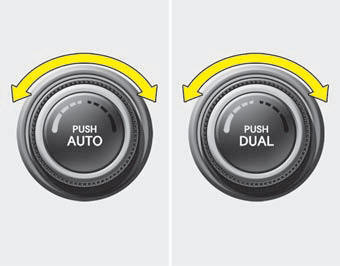

Commande de température

Le bouton de contrôle de la température vous permet de contrôler la température de l'air provenant du système de ventilation. Pour changer la température de l'air dans l'habitacle, tournez le bouton vers la droite pour un air plus chaud, ou vers la gauche pour un air plus frais.

Réglage individuel de la température zones conducteur et passager

1. Appuyer sur le bouton DUAL pour faire fonctionner individuellement les zones conducteur et passager. Appuyez sur le bouton de température de droite engage automatiquement le mode DUAL (deux zones).
2. Actionnez le bouton de commande gauche pour régler la température du côté du conducteur. Actionnez le bouton de commande droit pour régler la température du côté du passager.

   Si la température du côté du conducteur est réglée au maximum ou au minimum, le mode DUAL est désactivé pour assurer un chauffage ou un refroidissement maximal.

Équilibrage de la température côté conducteur et passager

1.  Appuyer de nouveau sur le bouton DUAL pour désactiver le DUAL (le témoin lumineux sur le bouton est éteint). La température côté passager est réglée au même niveau que celle du conducteur.
2. Appuyez sur le bouton de température de gauche. La température du côté conducteur et du côté passager s'ajustera au même niveau.

Conversion de la température

Vous pouvez passer à l'affichage en degrés Fahrenheit ou Celsius comme suit : tenant MODE enfoncé, appuyez sur DUAL pendant 3 secondes ou plus.

L'affichage alternera entre les degrés Fahrenheit et Celsius. Si la batterie est déchargée ou déconnectée, l'affichage de la température retournera aux degrés Fahrenheit.

Thermomètre extérieur

La température extérieure courante est affichée en incréments de 1C (1F) quand la température se trouve dans la plage de -40C à 60C (-40F à 140F).

•  Il se peut que la température extérieure affichée ne soit pas modifiée immédiatement, tout comme dans le cas d'un thermomètre ordinaire, et ce, afin d'éviter toute distraction du conducteur.

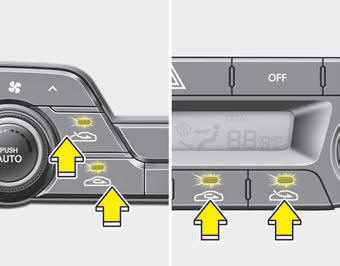

Commande d'admission d'air

Ce bouton permet de choisir l'air extérieur (frais) ou la recirculation de l'air dans l'habitacle.

Pour changer la position de la commande d'admission d'air, appuyez sur le bouton.

Position de recirculation d'air

Quand la
recirculation d'air est choisie, l'air de l'habitacle est aspiré par le système de climatisation puis réchauffé ou refroidi, selon la fonction choisie.

Position d'air extérieur (frais)

Type A

Type B

Quand l'air extérieur (frais) est choisi, l'air entre dans le véhicule de l'extérieur; il est alors réchauffé ou refroidi, selon la fonction choisie.

AVIS

L'utilisation prolongée de la chaufferette à la position de recircurlation d'air peut entraîner l'embuement du pare-brise et des vitres latérales, et l'air dans l'habitacle pourra avoir une odeur de renfermé.

De plus, l'utilisation prolongée du climatiseur avec air recirculé produira un air excessivement sec dans l'habitacle.

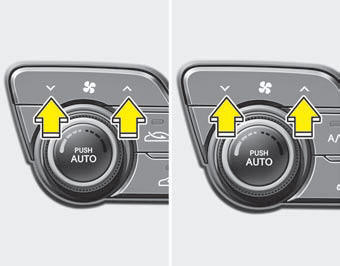

Commande de la vitesse du ventilateur

La vitesse du ventilateur peut se régler à l'aide du commutateur de vitesse du ventilateur. Pour changer la vitesse du ventilateur, appuuyez sur la partie
du commutateur pour l'augmenter et sur la partie pour la réduire. Pour
couper le ventilateur, appuyez sur le bouton OFF.

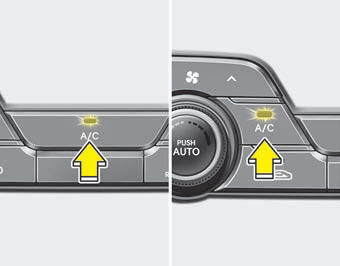

Climatiseur

Appuyez sur le bouton A/C pour mettre le climatiseur en marche (le témoin s'allume).

Appuyez de nouveau sur le bouton pour éteindre le climatiseur.

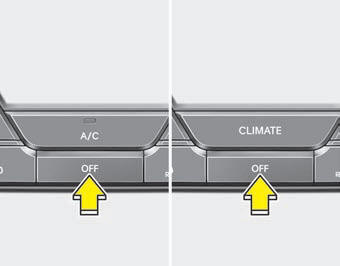

Mode éteint (OFF)

Appuyez sur le bouton OFF pour éteindre la climatisation automatique.

Vous pouvez toujours utiliser les boutons de mode et d'admission d'air en autant que le commutateur d'allumage soit en position ON.

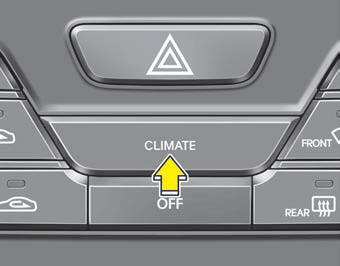

Sélection de l'écran d'information sur la climatisation (si équipé)

Appuyer sur le bouton CLIMATE permet d'afficher l'information sur la climatisation.
