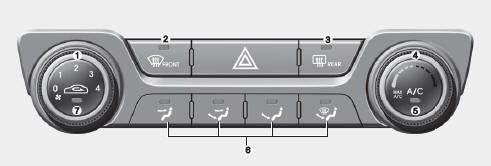

Kia Optima: Système de climatisation à commande manuelle

1. Bouton du ventilateur
2. Bouton du dégivreur de pare-brise
3. Bouton du dégivreur de lunette arrière
4. Bouton de température
5. Bouton de déglaceur de pare-brise
6. Bouton de sélection du mode
7. Bouton de commande d'admission d'air

Chauffage et climatisation

1.  Faites démarrer le moteur.
2.  Réglez le mode à la position désirée.

   Pour améliorer l'efficacité du chauffage et du refroidissement;

•  Chauffage:


•  Refroidissement:

3.  Réglez la température au degré désiré.
4.  Réglez la commande d'entrée d'air sur air extérieur (frais) ou air recirculé.
5.  Réglez la vitesse du ventilateur.
6.  Si vous voulez utiliser le climatiseur, appuyez sur le bouton du climatiseur (si équipé).

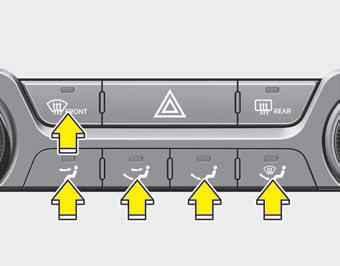

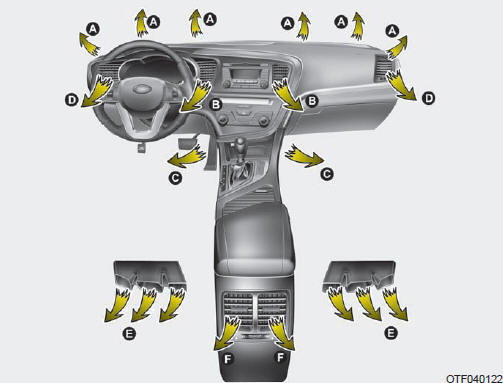

Sélection du mode

Le bouton MODE permet de choisir la direction de l'air dans le système de ventilation.

Niveau du visage
(B, C, D, E, F)

L'air est dirigé vers le haut du corps et le visage. Chaque bouche d'air peut être ajustée pour contrôler le débit d'air.

Niveau combiné
(B, C, D, E, F)

Le courant d'air est dirigé au visage et au plancher.

Niveau du
plancher (A, C, D, E)

La majorité du courant d'air est dirigée vers le plancher; un petit courant d'air est aussi dirigé vers le pare-brise et le dégivreur latéral.

Niveau plancher/dégivrage
(A, C, D, E)

La majorité du courant d'air est dirigée vers le plancher et le pare-brise, avec une petit courant d'air dirigé vers les dégivreurs latéraux.

Niveau dégivrage
(A, D)

La majorité du courant d'air est dirigée vers le pare-brise, avec un petit courant d'air dirigé vers les dégivreurs latéraux.

Climatisation MAX (B, D, E)

Pour utiliser le climatiseur au maximum, mettez la climatisation en circuit et appuyez sur MAX A/C.

Le courant d'air est dirigé vers le haut du corps et le visage.

À ce mode, le climatiseur et la position d'air recirculé sont automatiquement choisis.

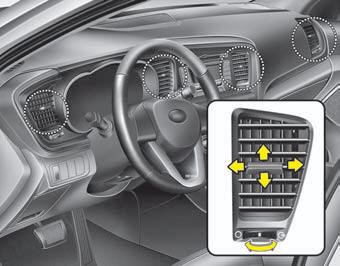

Bouches d'air au tableau de bord

Les bouches de ventilation peuvent être ouvertes ou fermées séparément à l'aide de la roulette.

Vous pouvez aussi ajuster la direction du courant d'air sortant de ces bouches d'air, à l'aide du levier, comme illustré.

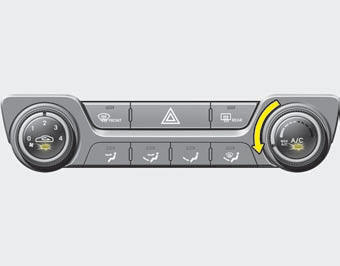

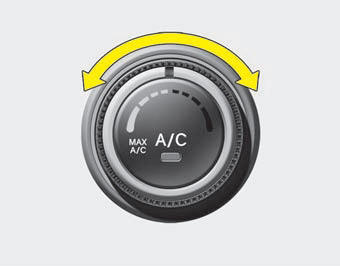

Commande de température

La commande de température permet de contrôler la température du courant d'air provenant du système de ventilation. Si vous voulez changer la température dans l'habitacle, tournez le bouton vers la droite pour un air tiède à chaud, ou vers la gauche pour un air plus frais.

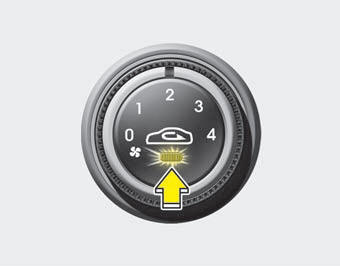

Commande d'admission d'air

Ce bouton permet de choisir l'air extérieur ou la recirculation de l'air dans l'habitacle.

Pour changer la position de la commande d'admission d'air, appuyez sur le bouton.

Position de recirculation d'air

Le témoin du bouton
s'allume quand le réglage est en position de recirculation.

Quand la recirculation d'air est choisie, l'air de l'habitacle est aspiré par le système de climatisation puis réchauffé ou refroidi, selon la fonction choisie.

Position d'air extérieur

Le témoin du bouton
est éteint quand le réglage est en position d'air extérieur.

Quand l'air extérieur est choisi, l'air entre dans le véhicule de l'extérieur; il est alors réchauffé ou refroidi, selon la fonction choisie.

AVIS

L'utilisation prolongée de la chaufferette à la position de recircurlation d'air (sans avoir choisi le climatiseur) peut entraîner l'embuement du pare-brise et des vitres latérales, et l'air dans l'habitacle pourra avoir une odeur de renfermé.

De plus, l'utilisation prolongée du climatiseur avec air recirculé produira un air excessivement sec dans l'habitacle.

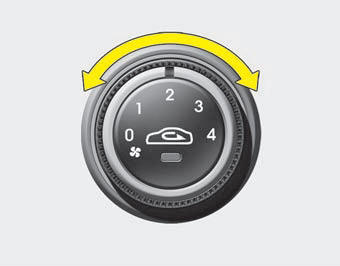

Bouton du ventilateur

Le ventilateur ne fonctionne que si le commutateur d'allumage est sur ON.

Le bouton du ventilateur permet de régler la vitesse du ventilateur. Pour changer la vitesse, tournez simplement le bouton vers la droite pour accroître la vitesse, ou vers la gauche pour la réduire.

Le ventilateur cesse de fonctionner lorsqu'on tourne le bouton de sélection de mode à la position "0".

Climatiseur (si équipé)

1. Choisissez le mode.
2. Réglez la vitesse du ventilateur.
3. Réglez le bouton du climatiseur.

Toutefois, si vous choisissez ( ),
la position d'air extérieur ne fonctionnera pas.

Fonctionnement du système

Ventilation

1.  Réglez le mode à la position .


2.  Réglez la commande d'admission d'air sur l'air extérieur.
3.  Réglez la température au niveau désiré.
4.  Réglez le ventilateur à la vitesse désirée.

Chauffage

1.  Réglez le mode à la position .


2.  Réglez la commande d'admission d'air sur l'air extérieur.
3.  Réglez la température au niveau désiré.
4.  Réglez le ventilateur à la vitesse désirée.
5.  Pour une déshumidification, mettez le climatiseur (si équipé) en marche.

•  Si le pare-brise s'embue, réglez le mode à la position ou
  .

Conseils d'utilisation

•  Pour empêcher la poussière et les vapeurs déplaisantes d'entrer dans le véhicule par le système de ventilation, réglez la commande d'admission d'air sur recirculation. Retournez la commande à la position d'air frais une fois la zone traversée, afin de garder un air frais dans le véhicule. Ceci aidera à tenir le conducteur alerte et confortable.
•  L'air pour le système de chauffage/ climatisation est aspiré par des grilles juste devant le pare-brise. Assurezvous que ces grilles soient toujours propres (sans feuilles, neige, glace ou autres obstructions).
•  Pour éviter l'embuement intérieur du pare-brise, réglez la commande d'admission d'air en position d'air frais et le ventilateur à la vitesse désirée; mettez le climatiseur en circuit et ajustez la température au degré désiré.

Climatiseur (si équipé)

Tous les climatiseurs Kia sont chargés d'un fluide frigorigène R-134a écologique qui ne cause aucun dommage à la couche d'ozone.

1.  Faites démarrer le moteur et appuyez sur le bouton du climatiseur.
2.  Réglez le mode à la position .


3.  Réglez la commande d'admission d'air sur recirculation. Toutefois, l'utilisation prolongée de l'air recirculé assèchera l'air de façon excessive. Si c'est le cas, changez la position de la commande.
4.  Ajustez la vitesse du ventilateur et la température afin d'assurer un confort optimal.

•  Quand le niveau de refroidissement voulu est atteint, réglez la commande de température à l'extrême gauche, réglez la commande de mode sur MAX A/C puis réglez le ventilateur à sa vitesse maximale.

AVIS

•  Quand vous utilisez le climatiseur, surveillez le témoin de température de près quand vous montez des côtes ou dans la grosse circulation, et que la température extérieure est élevée. Le climatiseur peut faire surchauffer le moteur. Continuez d'utiliser le ventilateur, mais coupez le climatiseur si le témoin de température indique un surchauffage.
•  Si vous abaissez les glaces par temps humide, le climatiseur peut causer la formation de gouttelettes d'eau à l'intérieur du véhicule. Comme la présence excessive de gouttelettes d'eau peut causer des dommages à l'équipement électrique, n'utilisez le climatiseur que si vous gardez les glaces relevées.

Conseils sur l'utilisation du climatiseur

•  Si le véhicule a été stationné au soleil par temps chaud, abaissez les glaces pendant un moment pour laisser l'air chaud s'échapper de l'habitacle.
•  Pour réduire le taux d'humidité sur l'intérieur des glaces par temps pluvieux ou humide, réduisez l'humidité dans l'habitacle en faisant fonctionner le climatiseur.
•  Quand vous utilisez le climatiseur, vous pourrez noter, à l'occasion, un changement dans le régime du moteur quand le compresseur du climatiseur s'engage. Il s'agit là d'un fonctionnement caractéristique normal.
•  Utilisez le climatiseur une fois par mois, même si ce n'est que pour quelques minutes, afin d'assurer un rendement optimal du système.
•  Vous pourrez noter, lors du fonctionnement du climatiseur, la formation de gouttelettes de condensation (même une petite flaque) sur le plancher, du côté du passager. Il s'agit là d'un fonctionnement caractéristique normal.
•  Utiliser le climatiseur au mode de recirculation d'air n'assure pas un refroidissement maximal; en outre, l'utilisation continue à ce mode peut rendre l'air rassis.
•  Lors du refroidissement, il se peut que vous remarquiez un débit d'air brumailleux en raison du refroidissement rapide et de l'admission d'air humide. Cette caractéristique fait partie du fonctionnement normal du système.

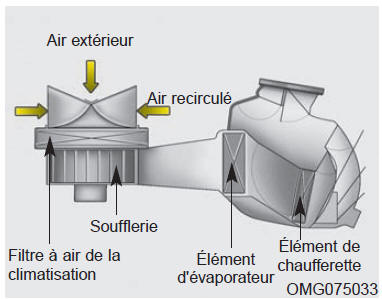

Fitre à air de la climatisation

Le filtre à air de la climatisation est monté derrière la boîte à gants et filtre la poussière et autres polluants qui pourraient entrer dans le véhicule par le système de climatisation. Si, avec le temps, poussières et polluants s'accumulent sur le filtre, vous remarquerez une réduction du débit par les bouches d'air. Ceci entraînera une accumulation d'humidité dans l'habitacle, même si la commande d'admission d'air se trouve sur air extérieur. Dans ce cas, faites remplacer le filtre à air de la climatisation chez un concessionnaire Kia agréé.

AVIS

•  Remplacez le filtre tel qu'indiqué au calendrier d'entretien.

  Si le véhicule est utilisé dans des conditions difficiles comme sur des routes poussiéreuses ou mal entretenues, une inspection et un changement plus fréquents du filtre sera nécessaire.

•  Si le débit d'air chute subitement, faites vérifier le système chez un concessionnaire Kia agréé.

Vérifier le niveau de fluide frigorigène dans le climatiseur et de lubrifiant dans le compresseur

Quand le volume de liquide frigorigène est bas, le rendement du climatiseur s'en trouve réduit. Surcharger peut aussi avoir un impact négatif sur le système de climatisation.

Donc si un fonctionnement anormal est noté, faites inspecter le système chez un concessionnaire Kia agréé.

AVIS

Il est important d'utiliser le bon type et la bonne quantité d'huile et de liquide frigorigène sinon, vous risquez d'endommager le compresseur et le système pourrait mal fonctionner.
